功能特點

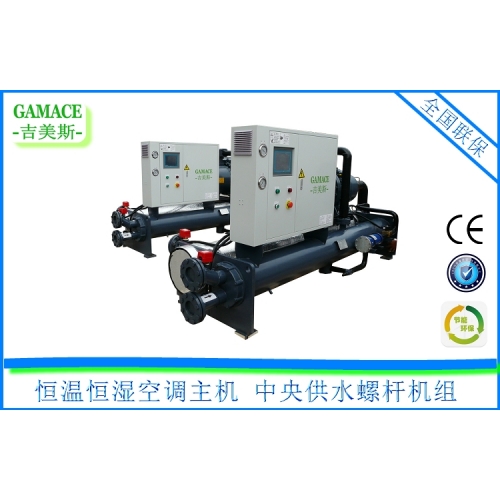

◆風冷螺桿機組是以空氣為冷熱源，以水為供冷熱介質，作為冷熱源兼用型的一體化控溫設備。機組以其高效、低噪音、結構合理、操作簡單、運行安全、安裝維護方便等優點，而廣泛應用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施，并能滿足電子、制藥、生物、輕紡、化工、冶金、電力、機械等行業的控溫系統的不同使用要求。
◆機組設計與制造嚴格按照國家行業標準，精選世界名牌壓縮機、風機、冷媒控制元件。通過合理及系統匹配設計，使機組能夠在-10℃以上氣溫條件下有效運行換熱，產品適用于水資源缺乏區域，對冬季氣溫相對較低且無鍋爐或其他供熱條件的地區尤為適用。
◆機組采用高效換熱器于先進、特殊的外形結構設計及系統。機組可直接安裝于屋頂或室外其他通風條件好的地方，無需另設機房，可節省建筑空間。保護齊全，機組均設有溫度保護開關、過載繼電器、高低壓安全開關、三相保護器、防凍開關及延時啟動等保護裝置，確保主機安全、可靠運行。外形精美、美觀，機組采用W型判官設計，空間利用率高，機組外形尺寸小，以適應戶外惡劣氣候條件，確保機組在使用壽命周期內具有良好的運行效果。
| 型號Model 項目Ltems | GMS-160AD | GMS-220AD | GMS-285AD | GMS-315AD | GMS-380AD | GMS-420AD | GMS-495AD | GMS-570AD | GMS-620AD | GMS-680AD | GMS-810AD | GMS-860AD | ||
| 制冷量 C00ling capacity | ×1000 kcal/h | 137.6 | 189.2 | 246 | 270 | 328.5 | 362 | 424.8 | 490.2 | 533.2 | 584.8 | 696.6 | 739.6 | |
| KW | 160 | 220 | 285 | 315 | 380 | 420 | 495 | 570 | 620 | 630 | 810 | 860 | ||
| 溫控范圍 Temperature range | 5℃-常溫（0℃以下可定制） 5 degrees C - room temperature (0 C below can be customized) | |||||||||||||
| 電 源 Power supply | 3PH-380V-50HZ(200V/220V/415V 50HZ/60HZ) | |||||||||||||
| 總功率 Total power | KW | 64.7 | 86.6 | 106.2 | 118.8 | 145 | 159.2 | 177.2 | 207.6 | 225.6 | 247.6 | 290 | 310.4 | |
| 最大運行電流 Maximum current | A | 114 | 149 | 185 | 205 | 250 | 274 | 308 | 358 | 388 | 428 | 500 | 533 | |
| 制冷劑 Refrigerant | 名稱/Name | R22(R134a/R407c/R404A) | ||||||||||||
| 充注量 Filling quantity | kg | 21х2 | 28х2 | 35х2 | 42х2 | 49х2 | 56х2 | 63х2 | 70х2 | 77х2 | 84х2 | 98х2 | 112х2 | |
| 控制方式/Control | 外平衡感溫式熱力膨脹閥 External balance temperature type thermal expansion valve | |||||||||||||
| 壓縮機 Compressor | 類型/Type | 半封閉螺桿式 Semi closed screw type | ||||||||||||
| 功率/Power(KW) | KW | 30х2 | 40х2 | 50х2 | 55х2 | 67х2 | 73х2 | 82х2 | 95х2 | 104х2 | 115х2 | 134х2 | 142х2 | |
| 啟動方式Startup mode | Y-△ | |||||||||||||
| 能量調節范圍Range of energy regulation | % | 0-33-66-100 | 0-25-50-75-100 | |||||||||||
| 蒸發器 Evaporator | 類型/Type | 殼管式 Shell and tube type | ||||||||||||
| 冷凍水量(m³/h) Frozen water | m3/h | 27.5 | 37.8 | 49.1 | 54.0 | 65.7 | 72.8 | 85.0 | 98.0 | 106.6 | 117.0 | 139.3 | 147.9 | |
| 水阻力 Water resistance | KPa | 32 | 32 | 35 | 38 | 42 | 42 | 45 | 43 | 43 | 43 | 41 | 43 | |
| 進出水管徑Diameter | Inch | 4" | 4" | 4" | 5" | 6" | 6" | 6" | 6" | 8" | 8" | 8" | 10" | |
| 冷凝器 Condensator | 類型/Type | 空氣冷卻式高效內內螺紋銅管套鋁片 Air cooled efficient internal thread copper pipe set of aluminum | ||||||||||||
| 風機fan | 類型/Type | m3/h | 大風量低噪音外轉子風機或鋁合金軸流風機Big air volume, low noise fan or aluminum alloy outer rotor axial fan | |||||||||||
| 功率/Power(KW) | KW | 0.78×6 | 1.6×6 | 0.78×8 | 1.1×8 | 1.1×10 | 1.1×12 | 1.1×12 | 1.1×16 | 1.1×16 | 1.1×16 | 1.1×20 | 1.1×24 | |
| 風量 Air volume | m3/h | 60000 | 80000 | 100000 | 116000 | 145000 | 165000 | 180000 | 205000 | 225000 | 242000 | 285000 | 325000 | |
| 安全保護Security | 壓縮機電機過熱保護，機組超載保護裝置，高低壓力保護裝置，防凍保護裝置，電源逆相/缺相保護，排氣溫度保護，超溫保護，可熔栓，水流開關 Compressor motor overheating protection, overload protection device, high and low pressure protection device, anti freezing protection device, power reverse phase / phase lack protection, exhaust temperature protection, over temperature protection, can melt bolt, water flow switch | |||||||||||||
| 機械尺寸 Measure | L（mm） | mm | 2600 | 2650 | 3400 | 3800 | 4800 | 5800 | 5800 | 7800 | 7800 | 8000 | 9800 | 11600 |
| W（mm） | mm | 1500 | 1900 | 1700 | 1900 | 1900 | 1900 | 2200 | 2000 | 2200 | 2200 | 2200 | 2200 | |
| H（mm） | mm | 2100 | 2200 | 2200 | 2200 | 2200 | 2200 | 2300 | 2250 | 2250 | 2300 | 2350 | 2350 | |
| 機械重量 Unit weight | kg | 2050 | 2520 | 2980 | 3180 | 3420 | 3730 | 3950 | 4330 | 4650 | 4930 | 5450 | 5850 | |
| 運行重量Operating weight | kg | 2360 | 2870 | 3420 | 3690 | 3780 | 4180 | 4380 | 4650 | 4920 | 5360 | 5830 | 6530 | |
