二．“MAGACE”吉美斯冷水機組主要配置清單：
| 序號 | 名稱 | 品牌 | 原產地 |
| 1 | 壓縮機 | 三洋 | 日本 |
| 2 | 電器元件 | SCHNEIDER(施耐德) | 法國 |
| 3 | 水泵 | YL | 臺灣 |
| 4 | 蒸發器 | 吉美斯 | 臺灣 |
| 5 | 冷凝器 | 吉美斯 | 臺灣 |
| 6 | 壓力控制器(高壓) | FENGSHEN(奉申) | 中國(臺資) |
| 7 | 壓力控制器(低壓) | FENGSHEN(奉申) | 中國(臺資) |
| 8 | 油式壓力表(高壓) | HONGSEN(鴻森) | 臺灣 |
| 9 | 油式壓力表(低壓) | HONGSEN(鴻森) | 臺灣 |
| 10 | 溫控器 | 邦普 | 臺灣 |
| 11 | 膨脹閥 | EMERSON/ALOO(艾可) | 美國 |
| 12 | 手閥 | FUGUO(富國) | 臺灣 |
三．“GAMACE”吉美斯冷水機組產品設計優點:
| 1 | 結構緊湊，運轉平穩：機組的冷凝器、蒸發器均采用高效傳熱管，主機選用進口高效的全封閉渦旋式壓縮機，具有結構緊湊、體積小、重量輕、 安裝位置小等諸多優點。全封閉渦旋式壓縮機運動部件少，壓縮機采用柔性壓縮機，能效比高，低噪音，運行成本低，可自動卸載降壓沒有直接磨損，可靠性高。由于是連續壓縮機無脈動的，因此機組具有性能穩定、噪音低、振動小、運行平穩的特點。比往復式壓縮機效率提高20%—30%； |
| 2 | 完善的能量控制系統：根據負荷變化自運調節機組啟停，更加節能。運行時，電腦控制系統會依據客戶端熱負荷變化來改變機組的能量輸出。微電腦通過監控測量的實際負荷與用戶的設定之差異迅速判斷到所需的能量。 并且在多臺系統中，以最佳冷量輸出時最少電能消耗的優化方式工作，不但全負荷時體現出優異的性能， 即使在部分負荷時也有很高的運行效率； |
| 3 | 操作簡便直觀：機組采用微電腦程序控制器（中文顯示/數碼管顯示），按照屏幕上/面板上的提示菜單選擇操作，直接用手指輕觸按鈕即可啟動機組。面板可隨時顯示機組的運行狀態，并且可以文字表格參數的方式顯示，一目了然； |
| 4 | 微電腦控制器的保護功能：具有壓縮機線圈電流過高的保護、水泵電流過高、冷水流量開關、冷水出水溫度過低保護、 溫度過高保護、壓縮機過載保護、啟停頻繁保護、電壓異常保護、高低壓保護等保護功能； |
| 5 | 多重保護，安全可靠：機組除了壓縮機內部保護模塊提供超欠壓、缺相、過載等功能保護壓縮機之外，制冷系統的壓力控制等裝置能使機組工作萬無一失； |
| 6 | 優化配置：制冷效率高，盡可能的減少噪音，滿足環保要求； |
| 7 | 便于安裝：機組在工廠內已完成全部的部件安裝，運行測試，并已加注制冷劑及冷凍油，用戶只需水路及電路和水塔按裝連結即可投入使用，減少了安裝及調試時間。 |

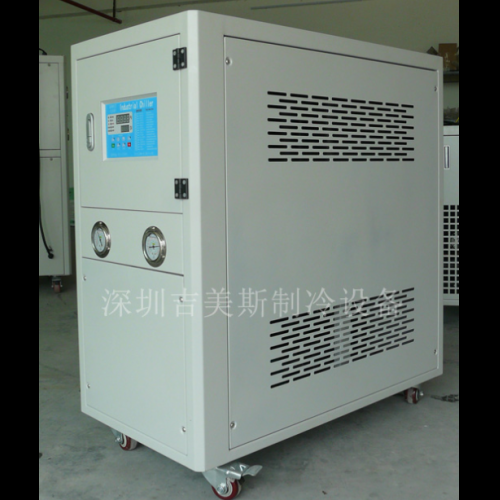

| GMS-W系列水冷式環保工業冷水機參數表 | |||||||||||||||
| 型號Model 項目Ltems | GMS-3W | GMS-4W | GMS-5W | GMS-6W | GMS-8WD | GMS-10WD | GMS-12WD | GMS-15WD | GMS-20WD | GMS-25WD | GMS-30WD | GMS-40WD | GMS-50WD | GMS-60WD | |
| 制冷量 C00ling capacity | KW 50HZ    |
9.59 11.22 |
12.43 14.54 |
15.91 18.32 |
19.18 22.45 |
24.85 29.08 |
31.83 37.24 |
38.37 44.89 |
50.14 58.66 |
67.14 78.56 |
81.53 85.39 |
99.19 116.05 |
129.06 151.00 |
153.91 180.07 |
198.12 237.75 |
60HZ  |
|||||||||||||||
kcal/h 50HZ    |
8250 9654 |
10682 12498 | 13690 16018 |
16503 19308 |
21370 25009 |
27370 32023 |
32994 38603 |
43120 50451 |
57748 67565 |
70120 82040 |
85303 99805 |
110984 129851 |
132359 154860 |
170383 204460 |
|
60HZ  |
|||||||||||||||
| 溫控范圍 Temperature range | 3℃-常溫（0℃以下可定制）3℃-Room temperature(Below0℃ can be customized | ||||||||||||||
| 電 源 Power supply | 3PH-380/200V/220V/415V 50HZ/60HZ | ||||||||||||||
| 總功率 Total power | KW | 2.6 | 3.4 | 4.5 | 5.25 | 6.75 | 9 | 10.5 | 12.5 | 17.2 | 20.95 | 26 | 34 | 41.5 | 50.5 |
| 最大運行電流 Maximum current | A | 7.5 | 9.4 | 12.9 | 14.4 | 18,8 | 25.7 | 28.9 | 37.4 | 47.8 | 60 | 75.2 | 96 | 127.9 | 143.9 |
| 制冷劑 Refrigerant | 名稱/Name | R22/R407c/R134a/R404A/R410A | |||||||||||||
| 控制方式/Control | 毛細管/外平衡式熱力膨脹閥Capillary/external balance of thermal expansion valve | ||||||||||||||
| 壓縮機 Compressor | 類型/Type | 全封閉渦旋式(活塞式) | |||||||||||||
| 功率/Power(KW) | 2.2 | 3 | 3.8 | 4.5 | 3.0×2 | 3.8×2 | 4.5×2 | 5.6×2 | 7.5×2 | 9.4×2 | 11.3×2 | 15×２ | 18.8×２ | 22.5×２ | |
| 冷凝器 Condensator | 類型/Type | 干式殼管式/不銹鋼板式Dry type shell and tube type/Stainless steel plate | |||||||||||||
| 冷卻水量(m3/h) Cooling water | 2.1 | 2.9 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 11 | 14.4 | 17 | 21.4 | 29.3 | 35 | 43.2 | |
| 2.4 | 3.3 | 4.1 | 4.8 | 6.6 | 8.3 | 9.6 | 12.8 | 16.7 | 19.6 | 24.7 | 33.8 | 40.4 | 50 | ||
| 進出水管徑Diameter | 1" | 1" | 1" | 1-1/2" | 1-1/2" | 1-1/2" | 1-1/2" | 2" | 2" | 2" | 2-1/2" | 3" | 3" | 4" | |
| 蒸發器 Evaporator | 類型/Type | 水箱盤管/干式殼管式/不銹鋼板式蒸發器 Tank coil/Dry shell and tube/Stainless steel plate evaporator | |||||||||||||
| 冷凍水量(m³/h) Frozen water | 1.65 | 2.25 | 2.8 | 3.3 | 4.5 | 5.6 | 6.53 | 8.63 | 11.35 | 13.21 | 16.68 | 22.8 | 26.9 | 33.95 | |
| 1.96 | 2.7 | 3.36 | 3.92 | 5.4 | 6.73 | 7.84 | 10.36 | 13.62 | 15.85 | 20.02 | 27.36 | 32.27 | 40.73 | ||
| 水箱容量(L)Capacity | 60 | 60 | 60 | 90 | 150 | 200 | 200 | 330 | 330 | 350 | 450 | 580 | 620 | 620 | |
| 進出水管徑Diameter | 1" | 1" | 1" | 1" | 1-1/2" | 2" | 2" | 2" | 2" | 2" | 2-1/2" | 3" | 3" | 4" | |
| 水泵 pump | 功率/Power(kw) | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.25 | 2.2 | 2.2 | 4 | 3.75 | 5.5 | 5.5 |
| 最高揚程 Maximum lift(m) | 22 | 22 | 30 | 30 | 25 | 25 | 25 | 28 | 28 | 28 | 30 | 30 | 32 | 32 | |
| 最大流量 Maximum flow(m3) | 5.4 | 5.4 | 8.1 | 8.1 | 8.1 | 13.5 | 13.5 | 25.2 | 25.2 | 25.2 | 36 | 36 | 40 | 40 | |
